  • 商品名称:射频导纳物位开关/物位控制器
  • 添加时间:2020-01-17 13:42:45
介绍:

产品简介:

射频导纳物位开关是目前国际物位控制器跨世纪的前卫替代产品,适用于测量液体、固体的位置高度,它提供DPDT的接点输出,并且不受物料附着与探棒的影响。此产品采用适当频率的射频信号,同时对电容、电阻、电感进行检测,消除了采用电容式技术而无法避免的虚物位等误差,且有多种不同形式。可适用于高温振动、搅拌、或狭小的空间场所的测量。导纳式物位开关为了克服附着物的影响,特别于主电极与接地电极间多增加了一保护电极,以确保信号准位的正确。这种特殊电极构造特别适用于各种不同物料的侦测,并且不受物料附着的影响。探棒常会遇到有物料附着于其上情形,并在三个电极间形成电容与电阻,因主电极与保护电极间的电位及波形一样,所以不会有电流通过两电极的介质,导纳式物位开关利用以上的原理,于主电极与接地电极间置一保护电极,以阻挡射频电流经由主电极与接地电极间的介质而到达桶壁。保护电极与接地电极间虽然会有少量的射频电流通过,但电路并不会侦测此一电流值。由于保护电极的作用,只有介于主电极与桶壁间所通过的射频电流变化会被电路所侦测,因此当探棒接触到物料时,会产生一准确的信号准位,该信号准位的大小与介电系数成正比,但与电阻值成反比,此信号很容易被电路侦测出来,并输出一控制信号。

特 点:

通用性强:广泛应用于各种场合,飞灰、颗粒、粉体、液体,粘稠、导电、不导电的物料均可;
抗粘附性:***特的电路设计可以使测量电路对探头上堆积的物料忽略不计并自动校正;
分离式探头:探头与控制器部分可分离,无电缆连接,安装拆除方便,且不影响现场工作;
功能强大:输出触点容量大,并有状态指示灯显示工作状态,0~30秒延时可消除物料波动的影响;
 断电保护:常开或常闭(可现场切换);

技术参数:
  1.电源 220VAC/110VAC/24VAC/24VDC
  2.功率 3W
  3.继电器输出 5A/240VAC,两组常开、常闭触点
  4.环境温度 -40~80℃
  5.延时时间 0~30秒可调
  6.灵敏度 0.3pf~750pf
  7.探头安装螺纹 1″NPT或法兰安装(特殊规格可订制);
  8.探头材质 SUS304/SUS316、Teflon
  9.探头工作温度 -180~250℃
  10、防护等级:IP65

  11、断电保护:采用高低模式,现场可调

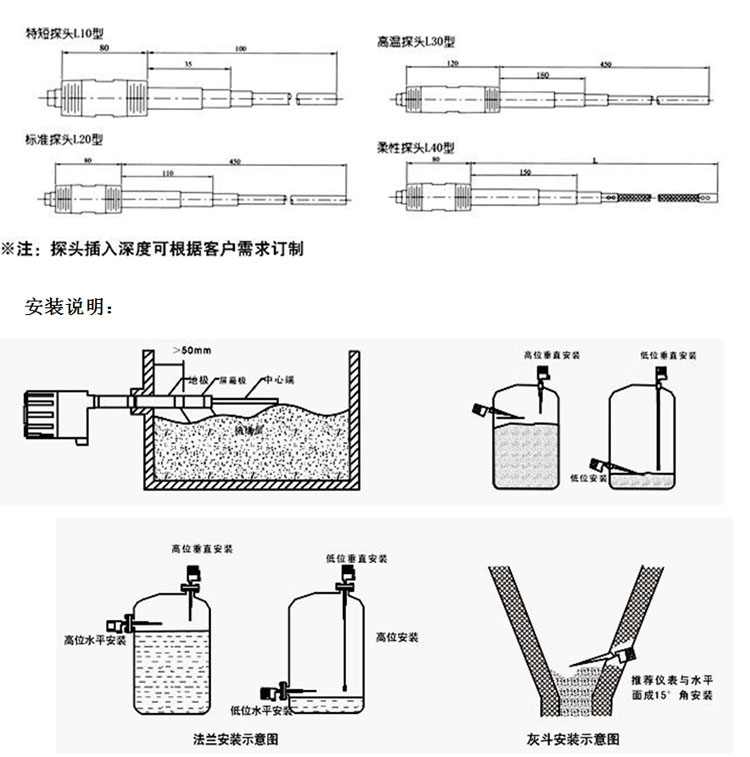

射频导纳物位开关外形图:

探头类型:
