一、概述

    电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽包水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其它水箱的液位测量。但不适用易燃易爆场合。水位电极和控制器可用于锅炉或水箱水位的泵开关控制以及报警功能。一个水位电极完成一个功能，电极在安装时可以截断至所需要的长度，每个水位电极可当作一个简单的开关，接触水位则指示一个低的对地电阻，而离开水位则指示一个高的电阻。

二、主要特点
1、电接点测量采用供电方式，有效地延长了电极的寿命，避免了用户频繁更换电极的烦恼。
2、仪表的显示部分采用模拟显示和数字显示两种方式同时进行，非常直观地即时显示水位的升降情况。
3、具有液位越限声光报警功能，报警点可根据用户需要任意设定。
4、具有报警逻辑控制判断功能，可有效地防止假水位报警。
5、针对电力系统干扰大的特点，特别采用了抗干扰措施。
6、具有自供电功能，在断电后能自动切换至机内电池自供电达数小时，确保断电后仪表能正常指示、报警液位值(选择项)。
7、具有自检功能，通过仪表面板快速检测按钮检测二次仪表的故障部位。
8、仪表面板上设置排污按钮，消除因测量筒排污时引起下限误报警和误动作。
9、实现了水阻自动判断、跟踪，设置好zui大水阻与zui小汽阻后，仪表在上述范围内可自动判断、跟踪水汽阻变化(智能型)。
10、实现了人机对话，通过面板按键操作可任意设定每个标尺刻度值及任意设定报警点数值，并可根据标尺刻度值方便更换标尺，具有通用

性强的特点，克服了老式仪表不能互换、备用品规格品种要求多等缺点(智能型)。
11、为有效地防止液位保护机构误动作，本仪表可增设仪表开机延时工作的功能。
12、可增配0～10mA或4mA～20mA电流输出功能，便于与其他系统连接。
13、配备上、下限各二组继电器常开常闭触点供用户外接使用特殊可配备上、下限各三组常开触点。
14、壁挂式报警器电接点采用向下70°倾斜安装方式，有效地防止了假水位报警。

15、具有电极测试功能，本仪表可对每一电极单***测试，且可显示每一点的水阻(汽阻)值(智能型)。
 16、具有很强的容错性，采用了智能水位识别技术，能及时提醒用户进行电极维护与更换(智能型)。

三、主要技术指标

1、液体指示范围：模拟显示：一组变色发光二极管(zui多19点，特殊规格可达38点)以汽红水绿方式配合标尺刻度显示即时液位值
                 数字显示：四位数码管以数字方式显示即时液位值

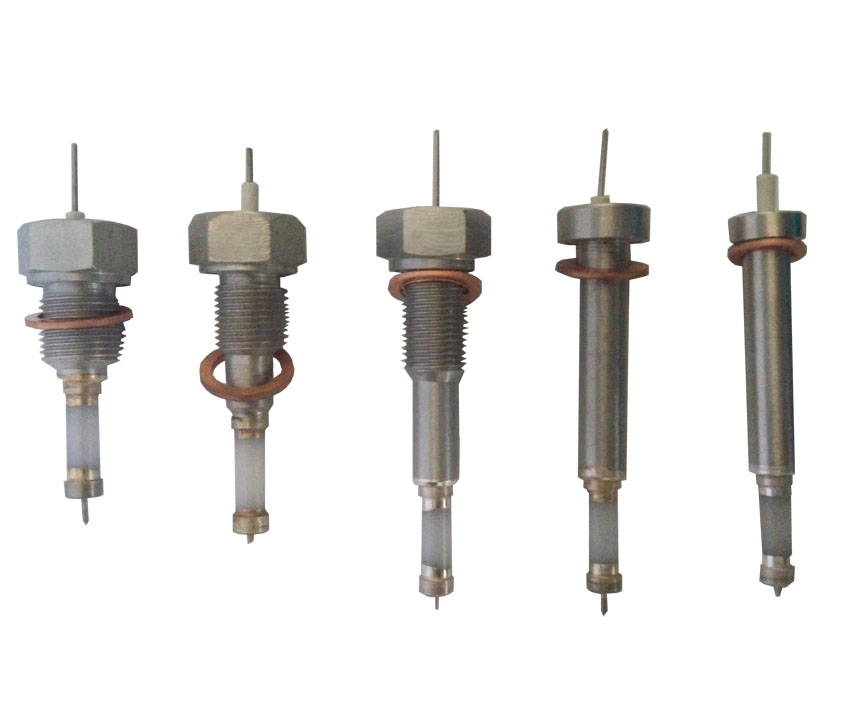

2、超纯陶瓷电极至二次仪表引线长度：≤200m(壁挂型≤70m)
3、隔离输出：0-10mA(RL＜1kΩ),4ma-20ma(RL＜500Ω) (可选择)

4、报警输出触点容量：AC220V，3A。可供上下限各二组常开常闭触点，特殊需要，可供上限三组、下限二组或三组常开触点。
5、机内直流电池供电时间：≥1小时（可选择）

6、电源：AC220V±10%，50Hz±1Hz
7、仪表工作条件：环境温度：－10℃～＋45℃
                             相对湿度：≤85%
 8、仪表开孔尺寸（mm）：152＋1×76＋1或152＋1×152＋1
 9、仪表外形尺寸（mm）：竖式：80×160×300(宽×高×长)
                                         横式：160×80×300(宽×高×长)
                                        方型：160×160×300(宽×高×长)
                                       壁挂式：284×18 5×95 (宽×高×厚)

四、订货须知
1、仪表型号

2、测点分布数据及报警点位置

3、汽液管中心距尺寸
4、工作压力、工作温度

5、接口连接方式（法兰或焊接）
